2hp single phase induction motor winding data

Spread the love

दोस्तों इस आर्टिकल में हमने बताया है कि आप 2hp single phase induction motor winding data & 2hp 1440 rpm motor rewinding data किस तरह से कर सकते हैं कितनी इस मोटर की Coil Pitch क्रया हेगी कितनी इस मोटर में कॉइल्स टर्न डालेंगी इस मोटर की वाइंडिंग करते समय हमें तार नंबर कौन सा डालना पड़ेगा और पोस्ट के अंत में हमने एक वीडियो का लिंक भी आपको दिया गया है जिससे आप इस मोटर की वाइंडिंग के बारे में विस्तार से जानकारी ले सकते हैं

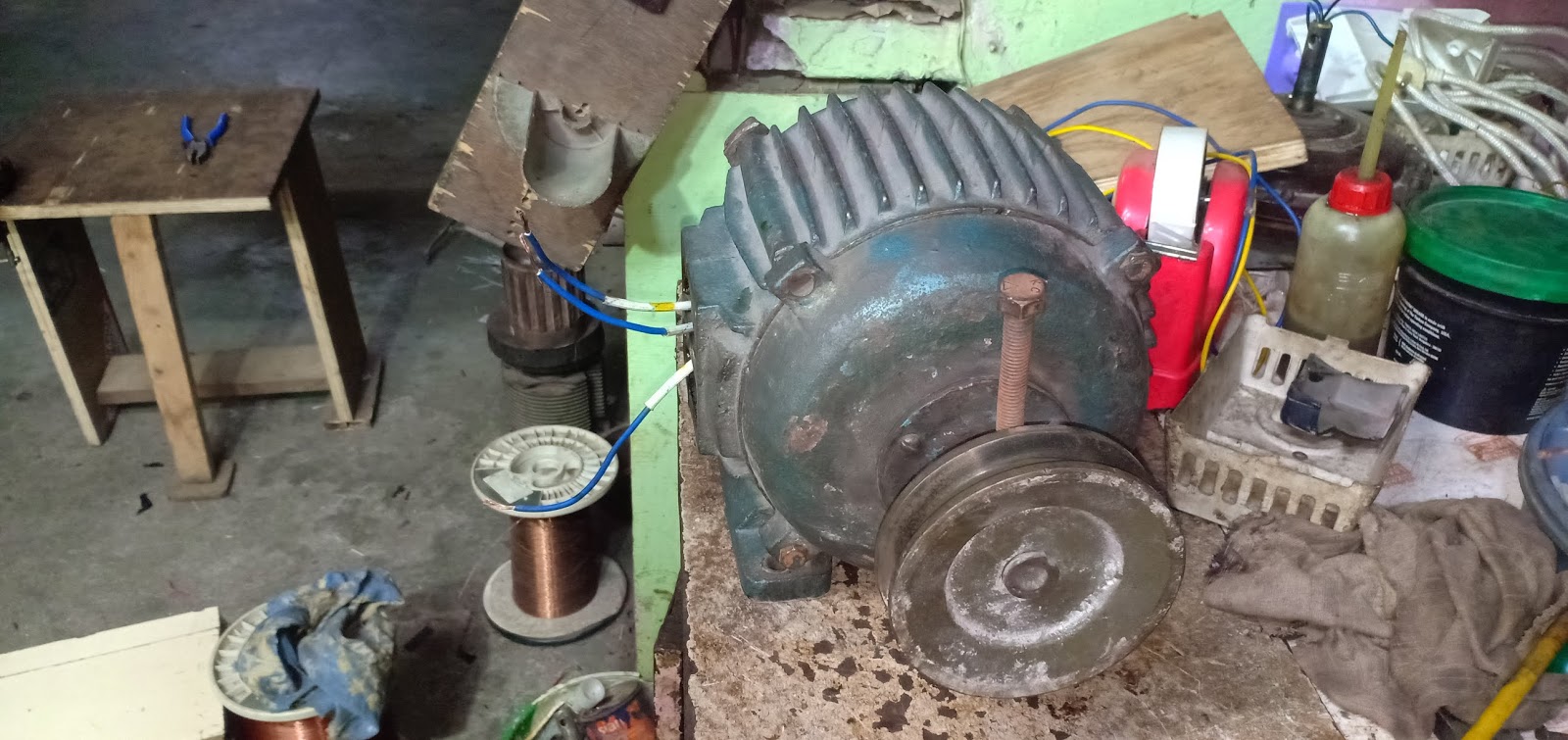

2hp single phase induction motor winding data 2hp 1440 rpm motor rewinding data

2hp single phase induction motor winding data

  • CAPACITOR=200-250 (starting) and 36 mfd (running)
  • PHASE  =1 PHASE
  • HP         = 2
  • AMP     =12
  • Slot=24
  • Core length          = 115
  • Stater diameter     = 40

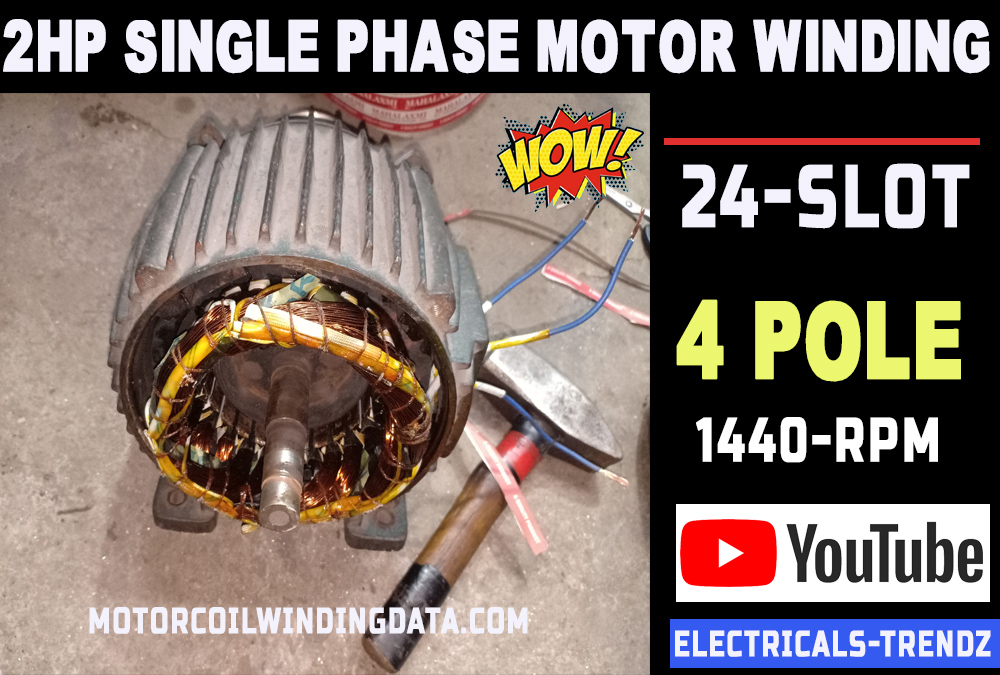

2hp single phase induction motor winding data 2hp 1440 rpm motor rewinding data

Running Winding Data

Running pitch             1=3,   1-5,    1-7  ,     1-9
running turn                15        37     50         50

Running swg      =    19 (single)

Copper weight   =     2 kg

Starting Winding Data

STARTING pitch      1=6,     1-8,    1-10

Staring Turn                22       30       35

Starting swg        =       21.5 (SINGLE)

Copper weight    =       730 gm

Connection =normal

2hp single phase induction motor winding data 2hp 1440 rpm motor rewinding data
============================================================
