3 Speed cooler motor winding data coil turns full information by electricals trendz.

Spread the love

Full Rewinding 36 slot cooler motor (24 Slot_1440RPM)

in this post we have describe 3 Speed cooler motor winding data coil turns full information by electricals trendz.
MOTOR WINDING VIDEO IS HERE




यहाँ पर हमने बताया है के  cooler motor.  की मोटर को कैसे रिवाइंड करे।
यह एक  cooler motor. की मोटर है। और यह डाटा टेस्ट किया हुआ है.
यहाँ पर हमने दिखाया है के एक  cooler motor. की मोटर को कैसे रिवाइंड करे।  कितनी उसकी पिच रहेगी कौन सा उसमे तार नंबर रहेगा ,कितने उसके स्लॉट्स होंगे और कितनी उसकी तुरंस रहेगी। आप इसके बारे में पूरी तरह जान सकते है और साथ में दिए गए लिंक पर जाकर इसकी वीडियो को बे देख सकते है। और साथ में ईमेल सब्सक्राइब करना न भूले। और यूट्यूब पर हमारे ELECTRICALS TRENDZ  चैनल को भी जरूर सब्सक्राइब करे
MOTOR WINDING VIDEO IS HERE

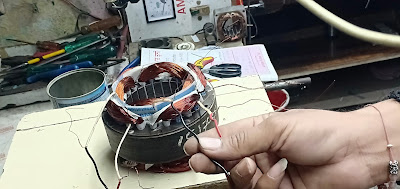

Here we have shown how to rewind a  cooler motor.

How much will be its pitch, which will be the number of the wire, how many slots it will be And how much will he be able to do? You can know about it completely and go to the link provided by visiting the video. And do not forget to subscribe to email together. And also subscribe to our channel on YouTube.
इस मोटर का डाटा इस तरहसे है   ELECTRICALS TRENDZ
 3 Speed cooler motor winding data in detail is here


Slot =36
Core length== 1 inch
inner diameter  ==  3″
outer diameter ==5″
Running pitch     1-5 ——1-7 ——- 1-9

3-Speed coils turns

first  swg —-31 —–turns ==40 (speed coil)
next swg  —31—— turns ==60 (speed coil)
next swg —-29——-turns===130 (speed coil)
RUNNING TURNS                1-5 ==150
running turns                        1-7 ==150
running turns                         1-9 ==150
starting pitch     1–6 —–1—-8 —1—10
Turns  ==160

Swg ====33     (same as Each coil)
Coil length is 25.5 inch both
1-4 pitch me coil (Ek baar ghumao)
1-6  pitch me coil (2 baar ghumao)
connection =normal
cooler motor winding data coil turns full information by electricals trendz.
